AT89C2051 Testboard


Das AT89C2051 Testboard wurde für einen Microcontroller-Kurs an meiner früheren Schule entwickelt und dort zusammen mit diesem Programmiergerät eingesetzt.

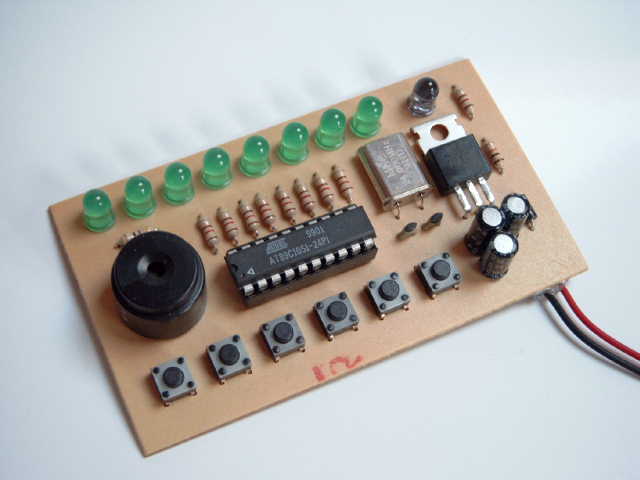

AT89C2051 Testboard


Das Testboard bietet einen Sockel für den Microcontroller, acht Leuchtdioden, sieben Tasten sowie einen Lautsprecher zur Erzeugung von Tönen. Weitere Merkmale sind der Spannungsregler mit Schutzdiode sowie die Infrarot-LED, mit welcher Programme zum fernbedienen von Fernseher, CD-Player etc. geschrieben werden können. Das Board wird mit einer handelsüblichen 9V-Blockbatterie betrieben.

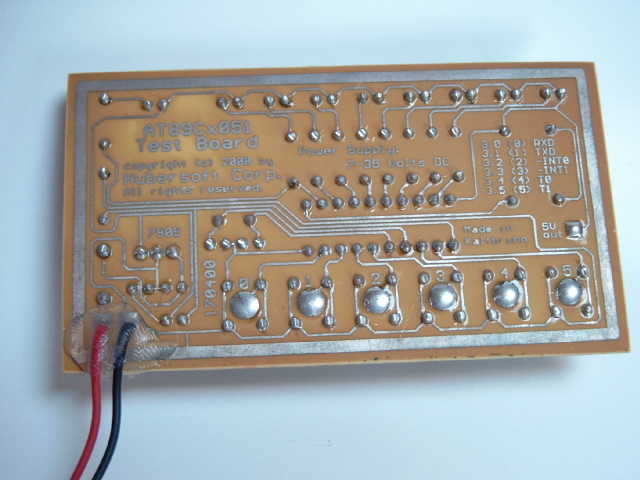

Die Rückseite der Platine


Dieses Bild zeigt die Rückseite der Platine. Leider ist diese trotz Verzinnung schon etwas korrodiert. Deutlich zu erkennen sind die 6 Lötpads auf der Rückseite der Schalter, an die externe Bauteile zum Erweitern der Funktionalität dieses Testboards angeschlossen werden können.

Hier gibts die vollständige Bedienungsanleitung und das Platinenlayout dieses Testboards.
