Dieses Experimentier-Brett diente dazu, den AT89C2051 Microcontroller zu testen
und entstand kurz nach dem ersten
Programmiergerät. Die Schaltung verfügt über
15 Leuchtdioden, die an die beiden Ports des Microcontrollers angeschlossen
sind.

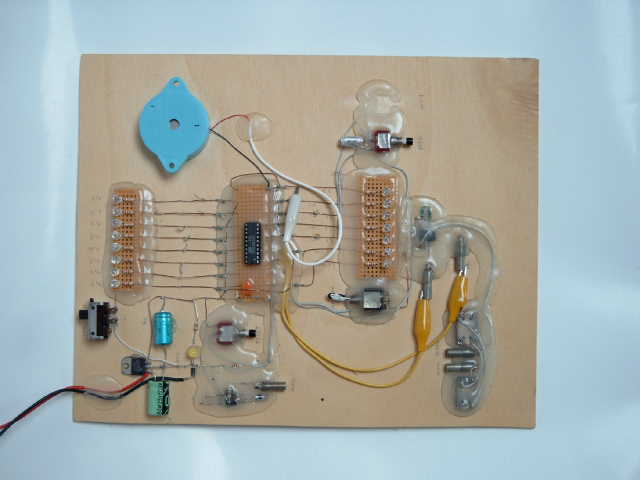

AT89C2051 Experimentier-Brett
Ein Festspannungregler mit zwei Pufferelkos versorgt die Schaltung mit
5 Volt Betriebsspannung. Insgesamt drei verschiedene Taktgeneratoren stehen
zur Verfügung: 10 kHz, 10 MHz und 16 MHz. Mit dem blauen Piezo-Lautsprecher
kann man Töne erzeugen oder Signale "hörbar" machen.

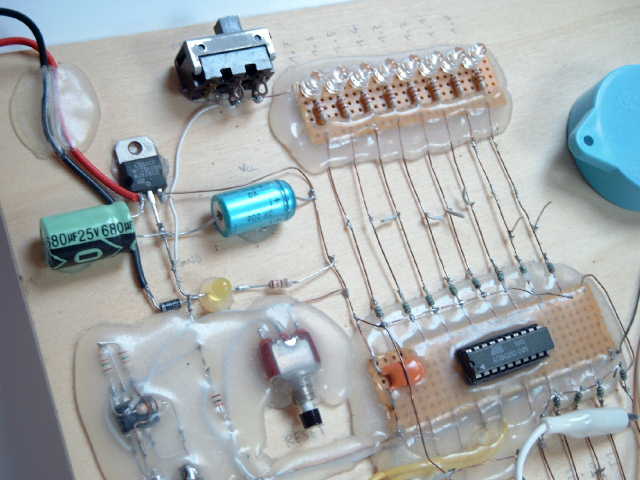

Spannungsregler, Controller und LEDs
Auf diesem Bild sieht man noch einmal den Spannungsregler und die Verbindungsdrähte
zu den Leuchtdioden. Diese kann man nutzen, um testweise andere Bauteile anzuschließen.
Der schwarze Taster ist der Reset-Knopf für den Microcontroller.
