Hubersoft LED-Großdisplay GD6-BL: LED-Großuhr, LED-Stoppuhr, LED-Punktestandanzeige, LED-Zähler, LED-Thermometer
Features:
-Sehr großes LED-Display: 138cm x 30 cm
-Extrem hell durch 1912 ultrahelle LEDs, dadurch problemlos auch bei direktem Sonnenlicht ablesbar
-Großer Blickwinkel von 120°
-Schöne Schrift mit abgerundeten Ecken dank 13 anstatt wie üblich 7 Segmenten
-Einsetzbar als Uhr, Stoppuhr, Punktestandanzeige, Zähler und Thermometer
-Multitasking: Alle fünf Anwendungen laufen völlig unabhängig voneinander und sind unabhängig voneinander bedienbar
-Sehr energiesparend durch LED-Technik
 (max. 160 W bei voller Helligkeit)
-Helligkeit in 100 Stufen regelbar (manuell oder über externen Analogeingang 0-5V)
-Minimal- und Maximalhelligkeit bei Benutzung des Analogeingangs definierbar
-DCF-Empfänger für stets sekundengenaue Zeit
-Systemuhr kalibrierbar (-100 bis +100 ppm)
-Durch modularen Aufbau als sechs- oder
 vierstelliges Display nutzbar
-Verbindung Steuergerät/LED-Großdisplay
-Seriell über 2-adriges Kabel
-Betriebsspannung: 24V DC oder 220V AC
 über mitgeliefertes Netzgerät


Schematischer Aufbau:

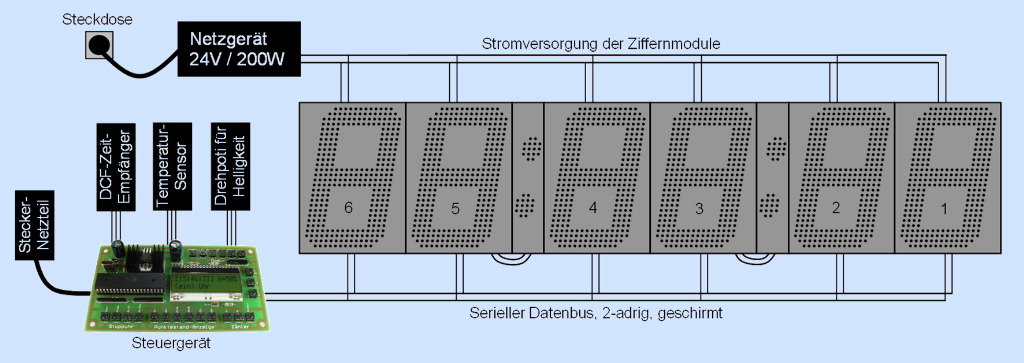

Das Hubersoft Großdisplay GD-6 ist modular aufgebaut (siehe Abbildung unten). Ein Steuergerät generiert den gewünschten Displayinhalt, welcher kontinuierlich über einen seriellen 2-adrigen Datenbus an die einzelnen Ziffernmodule des Großdisplays übertragen wird. Dabei arbeiten alle sechs Ziffernmodule unabhängig voneinander, sie haben eine eigene "Intelligenz", sie dekodieren aus dem Datenstrom des seriellen Busses nur den jeweils für sie relevanten Teil und zeigen diesen an. Die Punktleisten, welche sich zwischen den Ziffern [5] und [4] sowie [3] und [2] befinden, werden passiv an das jeweils vorhergehende Ziffernmodul (also Ziffer 5 bzw. 3) angeschlossen und von diesem entsprechend dem Datenstrom angesteuert, sie benötigen keine eigene Stromversorgung.


Anschlussschema des Hubersoft GD6-BL Großdisplays

Die LED-Ziffernmodule haben fest programmierte Adressen, ganz rechts befindet sich das Ziffernmodul mit der Adresse 1, ganz links das Ziffernmodul mit der Adresse 6. Es müssen nicht alle Ziffernmodule an den Datenbus angeschlossen werden: Um z.B. ein vierstelliges Display zu erhalten, lassen Sie Ziffern 6 und 5 und die dazugehörige Punktleiste einfach weg.

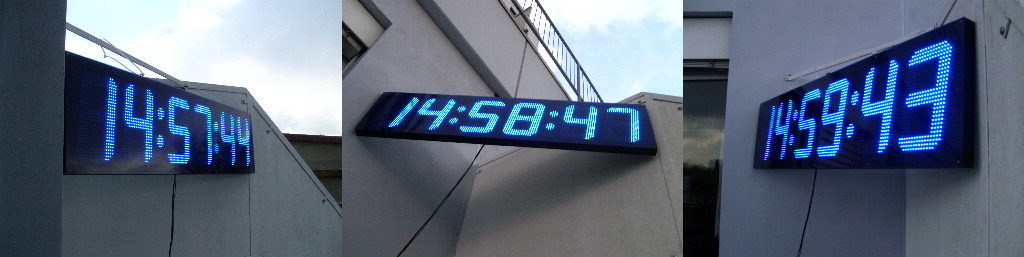

Das Hubersoft LED-Großdisplay GD6-BL im Aussenbereich bei sonnigem Wetter

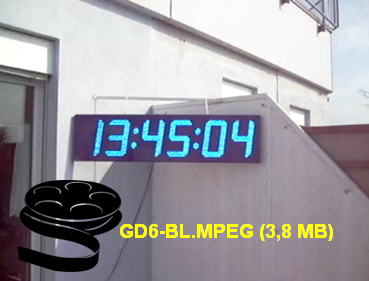

Video: Das Großdisplaysystem im Aussenbereich
bei sonnigem Wetter.
Das Hubersoft LED-Großdisplay GD6-BL ist auch bei direkter Sonneneinstrahlung bestens ablesbar!
Das Hubersoft Großdisplaysystem GD6-BL: Auch im
Aussenbereich bei direkter Sonneneinstrahlung
bestens ablesbar!


Durch die Verwendung von hochwertigen LEDs wird eine enorme Helligkeit erreicht. Im Gegensatz zu vielen anderen LED-Displays kann das Hubersoft GD6-BL, in ein wasserdichtes Gehäuse eingebaut, auch im Aussenbereich vewendet werden. Es ist dabei selbst bei direkter Sonneneinstrahlung problemlos ablesbar. Die LEDs haben einen Öffnungswinkel von 120°, wodurch ein brilliantes Bild sowie eine hervorragende Blickwinkelabhängigkeit erreicht wird.


Sehr großer Blickwinkel von 120° beim LED-Großdisplay GD6-BL
Durch den großen Öffnungswinkel der LEDs wird eine ausgezeichnete Blickwinkelabhängigkeit nach allen Seiten erreicht!

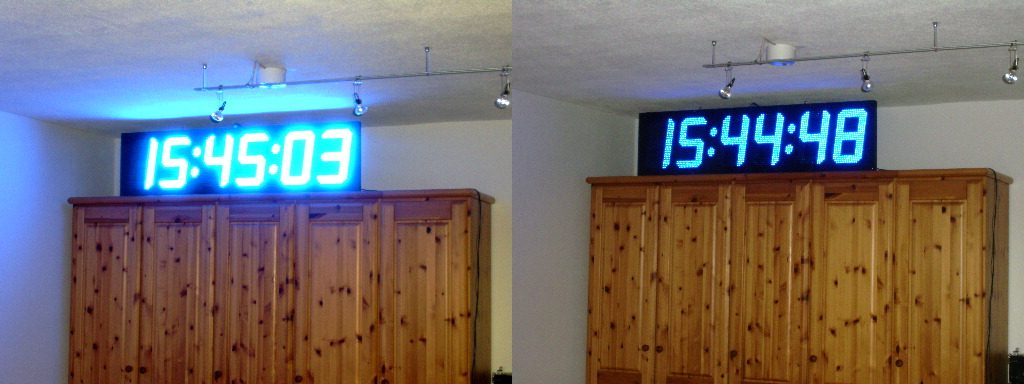

In Inenräumen kann die Helligkeit des Displays über das Steuergerät stark gedimmt werden, dabei sind 5-7% der Maximalhelligkeit eine angenehme Einstellung. Hierdurch sinkt auch der Stromverbrauch linear, es werden nur noch 15-20 Watt (inkl. Steuergerät) benötigt. Im Bild unten ist ein Vergleich der beiden Helligkeiten aufgeführt. Dabei sei angemerkt, dass auch bei 100% Helligkeit ein exzellenter Kontrastwert zwischen Hell- und Dunkelflächen und somit ein sehr scharfes Bild erreicht wird. Leider kann dies von der Kamera nicht wiedergegeben werden und wirkt auf dem Foto etwas "überstrahlt".


Das LED-Großdisplay GD6-BL ist dimmbar für Innenräume
In Innenräumen sind 100% Helligkeit (links) zu hell: Gedimmt auf 7% Helligkeit (rechts) ist das Display angenehm ablesbar!

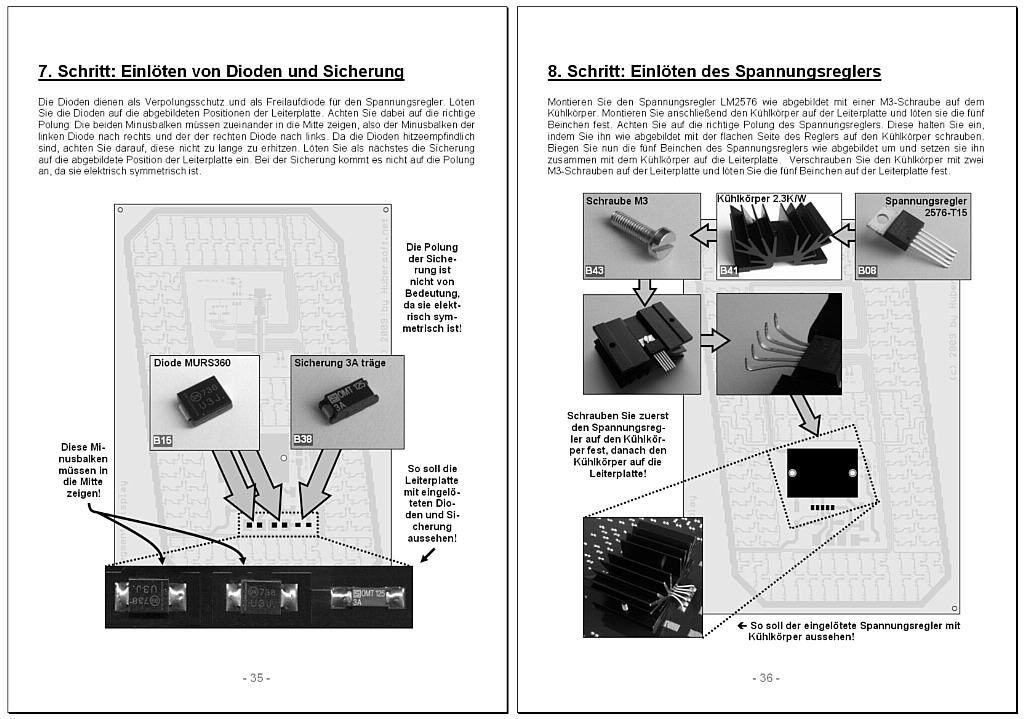

Das Hubersoft LED-Großdisplaysystem GD6-BL ist als Bausatz erhältlich. Darin sind alle Bauteile enthalten, welche zum Aufbau und zur Inbetriebnahme des Systems benötigt werden, unter anderem Kabel, Netzgerät, professionell gefertigte Leiterplatten und programmierte Mikrocontroller. Nicht zum Lieferumfang gehören ein Gehäuse und für den Aufbau benötigte Werkzeuge. Den Aufbau der Schaltung nehmen Sie anhand einer präzisen 70-seitigen Bau- und Betriebsanleitung (Leseprobe hier) mit vielen Abbildungen selbst vor. Nur dadurch kann das LED-Großdisplaysystem zu so einem günstigen Preis angeboten werden.

Für den Aufbau und der Inbetriebnahme der Schaltung sind Grundkenntnisse im Umgang mit elektronischen Bauelementen und etwas Erfahrung im Umgang mit einem Lötkolben notwendig. Das Angebot richtet sich daher an Hobby-Bastler, die preisgünstig das oben beschriebene Großdisplaysystem nachbauen wollen. Aus Designgründen besteht die Schaltung teilweise aus SMD-Bauteilen. Die kleinsten Bauteile sind jedoch SO8-ICs, noch recht einfach von Hand zu verlöten sind.

LED-Großdisplay GD6-BL Verpackung

LED-Großdisplaysystem GD6-BL als Bausatz, nur 799,00 EUR

LED-Großdisplay GD6-BL Bedienungsanleitung Bedienungsanleitung
