Steuergerät für Hubersoft Großuhren


Dieses Steuergerät ist das Herz der Hubersoft Digitaluhr mit Großdisplay, welche im Eingangsbereich des Chemiegebäudes in der Uni Konstanz hängt. Das Gerät verwaltet eine Software-Echtzeituhr und ist dafür verantwortlich, das DCF-Signal auszuwerten und die Zeit daraus zu berechnen. Zudem wertet es den Helligkeitssensor aus und sendet schließlich die Datenpakete 5x pro Sekunde über eine zweipolige asynchrone serielle Leitung zum Großdisplay.

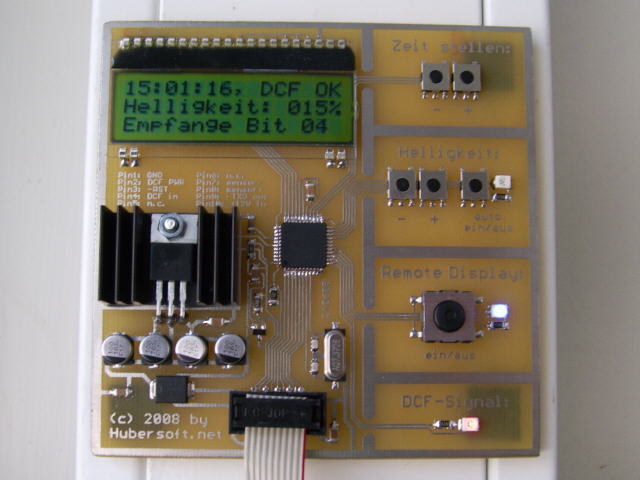

Hubersoft Steuergerät für Großuhren


Die Helligkeit des Großdisplays kann über zwei Druckttaster am Steuergerät entweder manuell festgelegt werden oder es kann auf die automatische, umgebungslichtabhängige Helligkeitsregelung zurückgegriffen werden. Das DCF-Signal wird vom Steuergerät laufend ausgewertet und auf Störungen, Fehler und Plausibilität überprüft. Nur bei korrektem Empfang wird die Zeit in die interne Echtzeituhr übernommen. So ist es praktisch ausgeschlossen, dass die Uhr "Unsinn" anzeigt.

Nach einem Neustart des Steuergeräts bleibt das angeschlossene Großdisplay zunächst ausgeschaltet, es schaltet sich ein, sobald die korrekte Zeit empfangen wurde. Ist der letzte Zeitempfang älter als 24 Stunden, so wird das Großdisplay automatisch ausgeschaltet. Alternativ kann die Zeit manuell eingestellt werden, jedoch nur solange wie noch keine gültige Zeit empfangen wurde. Über eine rote LED kann das DCF-Signal überwacht werden.

Das Steuergerät enthält einen ATmega16-Mikrocontroller und ein 3-Zeilen-Display. Als Spannungsquelle dient ein Linearregler, der keine störenden Magnetfelder absondert, die den Zeitempfang beeinträchtigen könnten.





(c) 2008 by Hubersoft.net
