IO Karte mit 24 digitalen Ein/Ausgängen
Diese IO-Karte erweitert einen PC um 24 digitale Ein- bzw. Ausgänge. Daran können
elektronische Komponenten wie Displays usw. angeschlossen werden, mithilfe
von Transistoren kann man die Karte aber auch zum Steuern größerer elektrischer
Verbraucher wie z.B. Lampen verwenden.

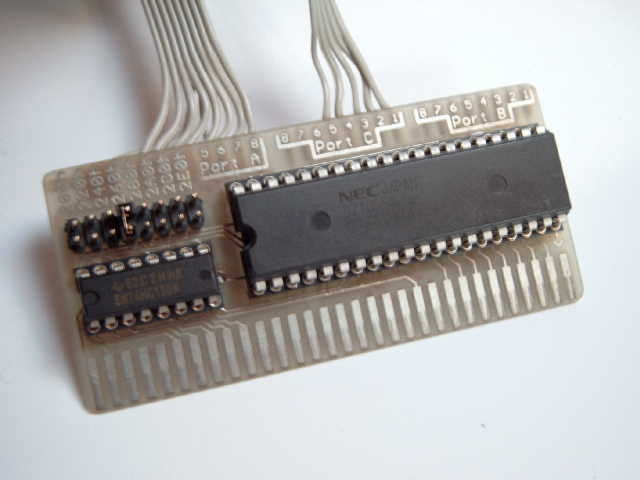

ISA-Steckkarte von vorne |
Die Karte basiert auf dem 8255 IO-Chip von Intel sowie dem Adress-Decoder SN74HC138.
Die Portadresse kann man per Jumper aus acht möglichen Adressen auswählen. Die
Ansteuerung der Karte per Software ist sehr einfach, man schreibt einen Wert auf
einen der drei 8-Bit-Ports und er liegt dauerhaft als stabiles Signal an den
Ausgängen der Karte an. Ihre Stromversorgung bezieht die Karte aus dem ISA-Bus.

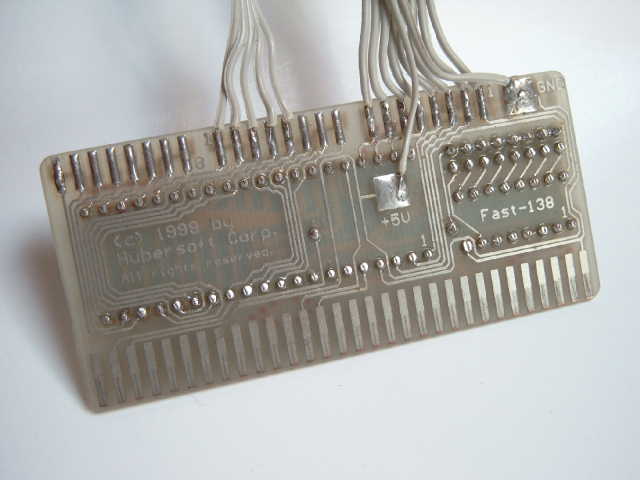

Rückseite der Platine |
Auf dem Bild sieht man deutlich die 3 acht-Bit-Ports der Karte, hier ist gerade
ein Grafik-Display angeschlossen (nicht im Bild). Weiterhin bietet die Karte
noch ein Lötpad mit 5 Volt Versorgungsspannungund ein Massepad, welche man als
Spannungsquelle für angeschlossene Verbraucher nutzten kann.
Das Platinenlayout der Karte gibt es hier.
