AVRISP 1.0 In-System-Programmiergerät

Dieses In-System-Programmiergerät ist zum Programmieren der AVR-Microcontroller, die in allen neueren Geräten verwendet werden. Es wird an die serielle Schnittstelle des Computers angeschlossen und ist sehr kompakt aufgebaut. Dabei benötigt es keine eigene Stromversorgung, diese entnimmt es dem zum programmierenden Gerät.

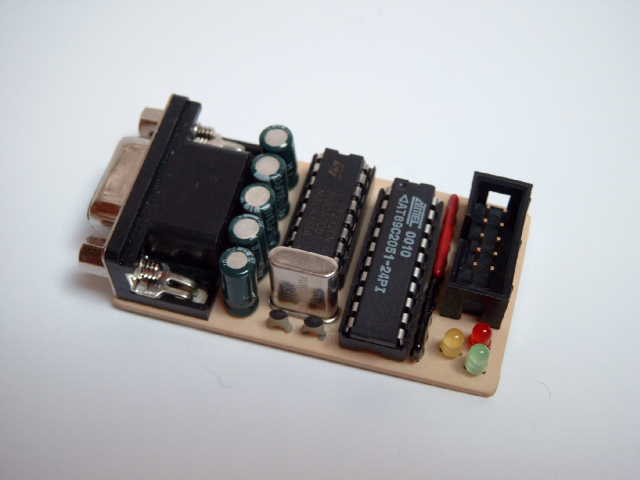

ISPAVR 1.0 In-System-Programmiergerät

Über den 10-poligen Wannenstecker wird das Programmiergerät mit dem zu programmierenden System verbunden, ohne dass dessen Microcontroller für den Programmiervorgang ausgebaut werden muss. Das Programmiergerät kann das zu programmierende System anhalten, neu programmieren und danach automatisch wieder starten. Dies wir über 3 LED angezeigt: Die grüne LED zeigt, dass der zu programmierende Microcontroller läuft und sein Programm ausführt, die rote zeigt an, dass er angehalten wurde. Über die gelbe LED lässt sich der Datentransfer zum Programmiergerät beobachten.

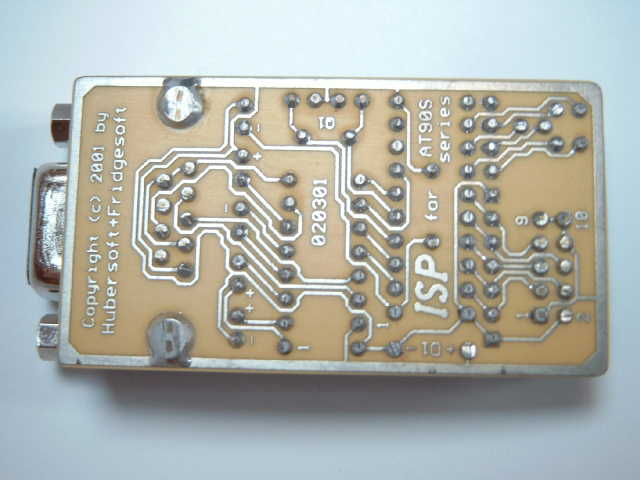

Rückseite der Platine

Das AVRISP 1.0 basiert auf dem AT89C2051 Microcontroller, der den Programmiervorgang steuert und die Daten vom Computer entgegennimmt. Die Firmware darauf stammt von Fridgesoft.

Später wurde dieses Programmiergerät durch das AVRISP 1.1 ersetzt, welches mehr Microcontroller unterstützt und zudem schneller ist.
