Kartenautomat für Kaffeemaschinen

Dieser Kartenautomat wurde für die Fachschaft Chemie gebaut, um dort die bis dahin verwendete Strichliste zu ersetzen, mit der die Fachschaft jedes Jahr ca. 700 Euro Verlust durch nichtbezahlten Kaffee eingefahren hat. Der Kartenautomat verwendet deutsche Telefonkarten als Guthabenkarten. Diese sind sehr preisgünstig (ca. 10 Cent pro Stück bei ebay). Insgesamt können 10000 Karten verwaltet werden. Als Kaffeemaschine wurde hier eine modifizierte Phillips Senseo verwendet, der Kartenautomat funktioniert aber mit jeder Kaffeemaschine, die einen Knopf zum Kaffeebrühen besitzt.

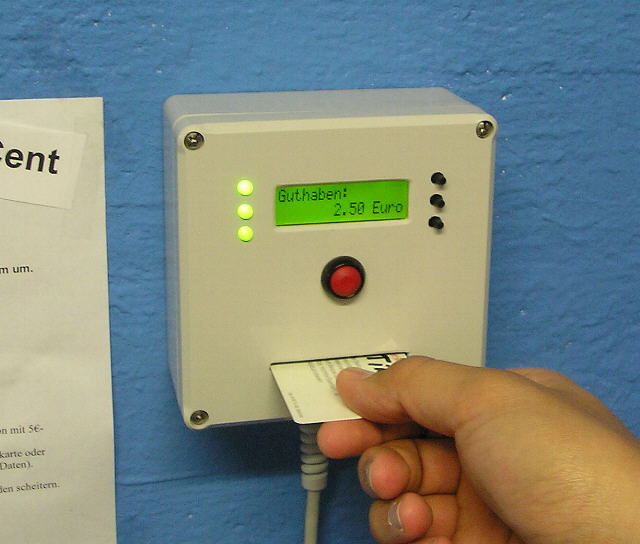

Kartenleser mit eingesteckter Guthabenkarte

Im Normalbetrieb steckt der Benutzer eine Guthabenkarte in den Kartenschlitz. Es wird das Guthaben angezeigt. Ist die Kaffeemaschine bereit und ausreichend Guthaben auf der Karte, so wird beim Drücken der roten Taste eine Tasse Kaffee gebrüht. Ist die Kaffeemaschine nicht bereit, so wird "Kaffeemaschine nicht bereit!" angezeigt. Weist die eingesteckte Karte ein zu geringes Guthaben auf, so wird "Guthaben zu gering!" angezeigt. Der Benutzer darf seine Karte zu jedem Zeitpunkt aus dem Gerät herausziehen, der Kaffeepreis wird in jedem Fall vor dem Brühen des Kaffees vom Guthaben der Karte abgezogen und gespeichert. Ein Erschleichen von Kaffee seitens des Benutzers ist somit in keinem Fall möglich. Ebensowenig ist ein Erschleichen von Kaffee durch Trennen der Stromversorgung des Gerätes während des Brühvorgangs möglich.

Kartenleser und modifiziete Kaffeemaschine

Um in den Administratormodus zu gelangen, steckt der Betreiber des Kartenautomats den Administratorschlüssel in den Schlüsselschalter und dreht ihn im Urzeigersinn. Alle drei LEDs blinken. Durch Zurückdrehen des Schlüssels verlässt der Betreiber den Administratormodus.

Im Administratormodus kann der Maschinenbetreiber den Betrag der eingesteckten Karte direkt mit den Pfeiltasten gegen Barzahlung einstellen. Der Betrag wird automatisch gespeichert, sobald die Karte herausgezogen wird. Mit der OK-Taste gelangt man in das Administratormenü, es stehen dort folgende Einträge zur Verfügung:

[1. Kartennummer]
Zeigt die Nummer der momentan eingesteckten Karte an. Ist keine Karte eingesteckt, wird "[keine Karte]" angezeigt.

[2. Gesamtkredit]
Zeigt das Gesamtguthaben aller registrierten Karten an.

[3. Kaffeepreis]
Bietet die Möglichkeit, den Kafeepreis einzustellen. Mit den Pfeiltasten wird der gewünschte Preis eingestellt und mit der OK-Taste bestätigt. Der neue Kaffeepreis wird gespeichert.

[4. Speicherstatus]
Zeigt an, wieviele Speicherplätze für Karten noch frei sind. Die Gesamtzahl der Speicherplätze beträgt 10000.

[5. Fehlerspeicher]
Zeigt die Anzahl eventuell aufgelaufener reversibler und kritischer Fehler an. Reversible Fehler sind Prüfsummenfehler in der Datenbank, die vollständig korrigiert werden konnten. Reversible Fehler können z.B. bei einem Stromausfall während eines Schreibzugriffes auf die Datenbank auftreten. Kritische Fehler sind Fehler, die nicht korrigiert werden konnten. Ein kritischer Fehler tritt auf, wenn alle vier Backups eines Datenbankeintrages beschädigt sind. Ist das Gerät in Ordnung, kann das jedoch nicht vorkommen, da eventuelle Datenbankfehler automatisch korrigiert werden.

[6. Kleiner Kaffee]
Brüht einen kleinen Kaffee, ohne dass eine Karte mit Guthaben im Kartenschlitz stecken muss. Falls eine Karte steckt, wird von dieser kein Geld abgebucht. Ist die Kafeemaschine nicht bereit, wird "Kaffeemaschine nicht bereit!" angezeigt.

[7. Grosser Kaffee]
Brüht einen großen Kaffee, ohne dass eine Karte mit Guthaben im Kartenschlitz stecken muss. Falls eine Karte steckt, wird von dieser kein Geld abgebucht. Ist die Kafeemaschine nicht bereit, wird "Kaffeemaschine nicht bereit!" angezeigt.

[8. Maschine spülen]
Spült die Maschine gemäß der Bedienungsanleitung. Wird z.B. benötigt, um die Maschine zu entkalken, nach längerer Standzeit das Wasser zu wechseln oder den leeren Boiler wieder aufzufüllen. Ein Spülvorgang ist auch möglich, wenn die Kaffeemaschine nicht bereit ist.

[9. Menü verlassen]
Verlässt das Menü.

Das System ist seit September 2007 in der Fachschaft installiert und funktioniert einwandfrei. Bitte haben Sie Verständnis dafür, dass hier Schaltplan, Platinenlayout und Software nicht veröffentlicht werden können. Sollten Sie Interesse an diesem Gerät haben, melden Sie sich bitte telefonisch oder per email bei mir.
