Diese Stoppuhr besteht aus einer Treiberplatine, an welche 6 Stück Kingbright 7-Segment-
Displaymodule mit 100 mm Höhe direkt angeschlossen werden können. Diese bilden dann eine
Stoppuhr, die Hunderstelsekunden, Sekunden und Minuten anzeigen kann. Über einen Start/Stopp-Taster
kann die Uhr gestartet und angehalten werden, ein zweiter Taster dient der Rückstellung auf 0.

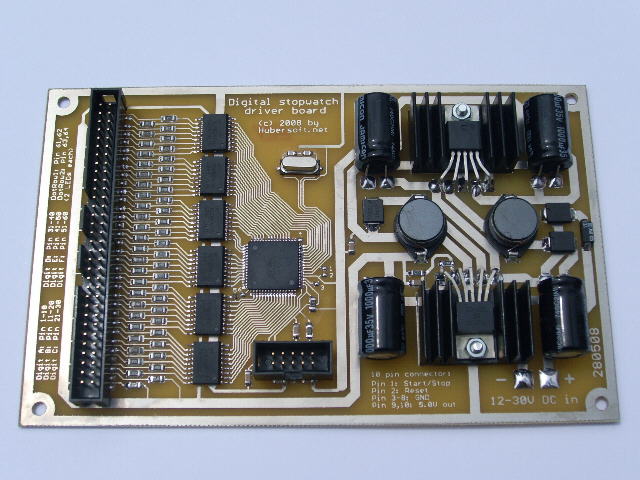

Treiberplatine der Stoppuhr
Mit der hier vorgestellten Platine ist es möglich, kostengünstig Stoppuhren mit 100 mm Ziffernhöhe
zu bauen. Alle Segmenttreiber, Vorwiderstände, Mikrocontroller und Spannungsversorgung sind auf
der Treiberplatine bereits vorhanden. Durch den Einsatz von Schaltreglern funktioniert
die Uhr in einem sehr großen Spannungsbereich von 12-30 Volt DC. Die Stromaufnahme beträgt ca.
1 Ampere bei einer Betriebsspannung von 12 Volt und ca. 0,4 Ampere bei einer Betriebsspannung von 30 Volt.

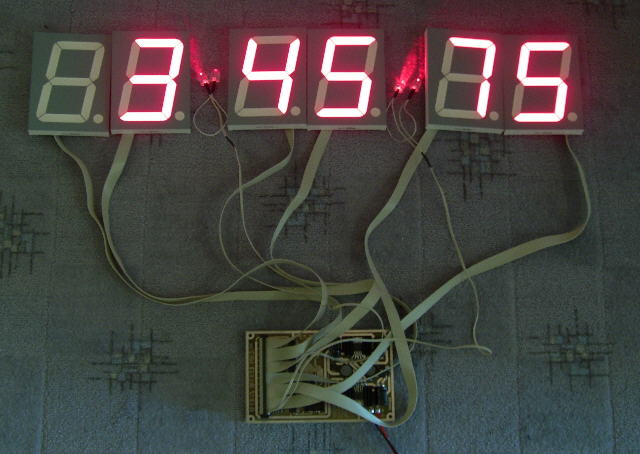

Treiberplatine der Stoppuhr im Testbetrieb mit 100mm-Displays
Weiterhin stellt die Platine eine stabilisierte 5,0V-Spannungsversorgung bis maximal 500 mA
zur Verfügung, an welche optional weitere externe Komponenten angeschlossen werden können. Da die
Kingbright-LED-Module keine Doppelpunkte zur Verfügung stellen, wurden diese mit roten 10 mm LEDs
nachgebildet.
