ATmeg16 Testboard
Um Prototypen von Geräten einfacher aufbauen zu können, ist dieses
Testboard entstanden. Es besitzt einen aufgelöteten ATmega16,
beschriftete Lötpads, einen Spannungsregler und einen einen Anschluss für
das Programmiergerät. Oben und unten sind eine Schiene mit Versorgungsspannung
und Masse angebracht, zusätzliche Lötpads erleichtern die Anbringung von weiteren
Komponenten.

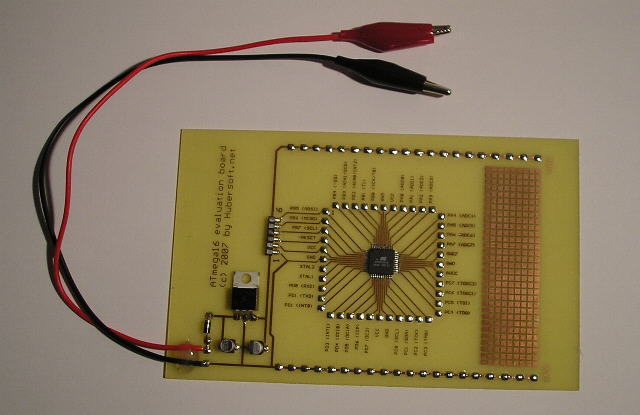

ATmega16 Testboard
|
Das Platinenlayout für dieses Testboard gibt es hier.
