RS232-Pegelwandler
Die serielle Schnittstelle des Computers (RS232) führt auf ihren Steuerleitungen
je nach Logikzustand +10 bzw. -10 Volt. Elektronische Geräte wie z.B. Handies oder
Microcontrollerschaltungen arbeiten jedoch mit 0V bzw. 5V. Um solche Geräte an die
serielle Schnittstelle des Computers anschließen zu können, wird dieser Pegelwandler
benötigt, der die Signale zwischen den beiden Spannungsniveaus hin- und herkonvertiert.

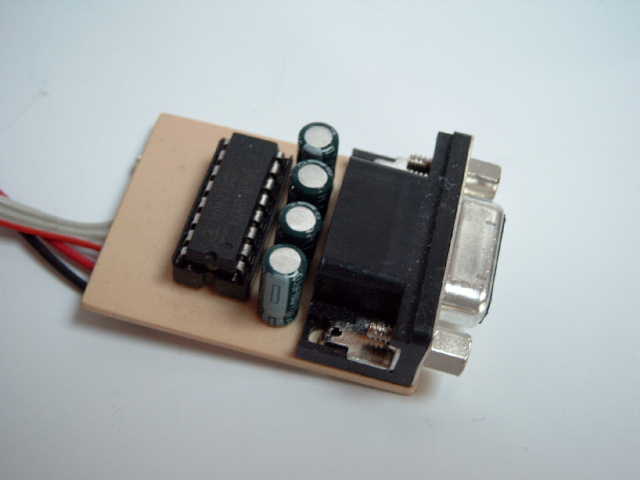

Pegelwandler |
Übrigens ist ein solcher Pegelwandler in jedem Handy-Datenkabel drin. Ich verwende
gerade ein Expemplar dieser Schaltung für die Datenübertragung auf mein Siemens C55.
Sogar das Einspielen neuer Software funktioniert (was mit dem Orginalkabel
aufgrund eines Softwarebugs übrigens nicht geht).

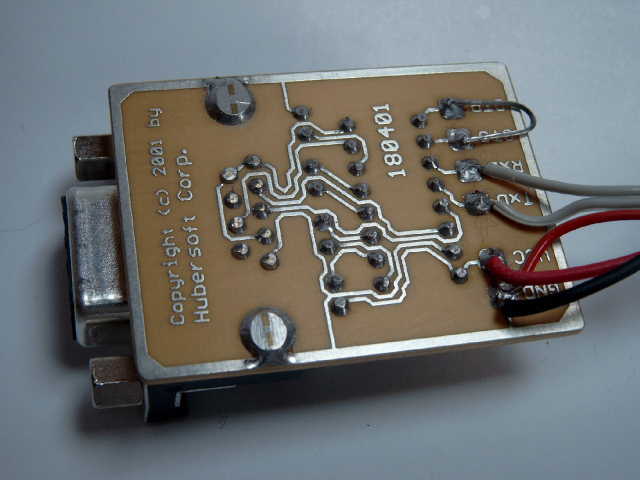

Rückseite der Platine |
Der Pegelwandler basiert auf dem MAX232, der einen eingebauten Step-up Regler
besitzt. Auf der Rückseite der Platine befinden sich Lötpads für Spannungsversorgung,
Status- und Datenleitungen. Durch Verwendung einer einseitigen Platine ist dieser
Pegelwandler schnell und preisgünstig herzustellen.
Das Platinenlayout des Pegelwandlers gibt es
hier.
