EasyPump Pumpensteuergerät


Dieses Pumpensteuergerät wurde entwickelt, um für die Gartenbewässerung mittels einer Gartenpumpe Grundwasser aus einem Tiefbrunnen zu fördern und dabei eine hohe Betriebssicherheit zu erreichen. An das Steuergerät können drei Schwimmschalter angeschlossen werden, ein Schaltausgang kann ein Relais ansteuern. Das Steuergerät zeigt den Status von Pumpe und Sensoren über acht LEDs an. Zwei Drucktaster erlauben das manuelle Starten und Stoppen der Gartenpumpe.

Ein Problem bei der Wasserförderung aus einem Tiefbrunnen ist ein mögliches Verkalken und damit "Blockieren" der Schwimmschalter. Ein solches Blockieren hätte im ungünstigsten Fall zur Folge, dass die Gartenpumpe nicht mehr abschalten würde und so trockenlaufen könnte, was zur Zerstörung der Pumpe und zu einer Gefahr durch Überhitzung führen könnte. Um ein solches Trockenlaufen zu verhindern, wurden im unteren Bereich des Tiefbrunnens zwei Pegelschalter auf gleicher Höhe und im oberen Bereich (welcher noch vom nachlaufenden Grundwasser erreicht wird) ein einzelner Pegelschalter angebracht.

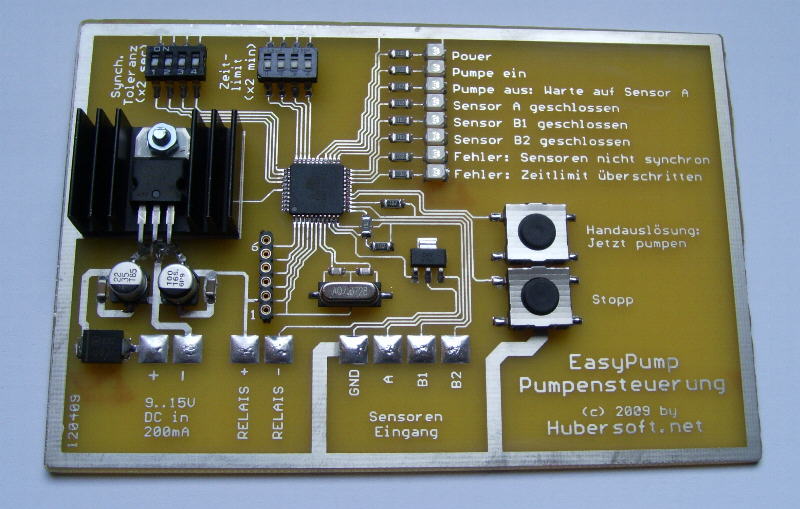

EasyPump Pumpensteuergerät


Erreicht durch nachlaufendes Grundwasser der Grundwasserpegel im Tiefbrunnen den oberen Pegelschalter, so schaltet das Steuergerät die Gartenpumpe ein. Durch herausgepumptes Wasser fällt nun der Grundwasserpegel. Werden die beiden unteren Pegelschalter erreicht, so öffnen diese, was vom Steuergerät erkannt wird. Dieses schaltet darauf die Pumpe aus. Das Steuergerät überwacht dabei, dass die beiden unteren Pegelschalter synchron (mit einer einstellbaren Toleranz von 2-32 Sekunden) öffnen. Tun sie das nicht, wird eine Fehlermeldung angezeigt und der Pumpbetrieb bis zur Bestätigung des Benutzers eingestellt. Eine einstellbare Zeitsicherung (2-32 min) sorgt zudem für eine Zwangsabschaltung der Pumpe bei Überschreitung dieser Zeit.
