Das Relaismodul
Dieses Relaismodul besteht aus einem AT90S2313 Microcontroller und vier Reed-Relais
vom Typ DIP051A72-12D. Es ist für einfache Schaltaufgaben vorgesehen, bei denen
die Schalter von der Versorgungsspannung galvanisch getrennt sein müssen.
Das Modul wird über über den 10-Poligen Wannenstecker programmiert, er ist
kompatibel mit dem ISP1.1 Programmiergerät.
Der Vorteil von Reedrelais ist, dass diese direkt an die Ausgänge des Microcontrollers
angeschlossen werden können und bereits eine Schutzdiode enthalten.
Gebaut wurde das Modul, um einen MP3-Player automatisch zu bedienen. Nach dem Einlegen
der Batterie in den MP3-Player mussten drei verschiedene Knöpfe in zeitlich festgelegter
Abfolge gedrückt werden, um den Abspielvorgang zu starten. Mit diesem Modul spielt der
MP3-Player die Musik nun direkt nach dem Anlegen der Versorgungsspannung ab.

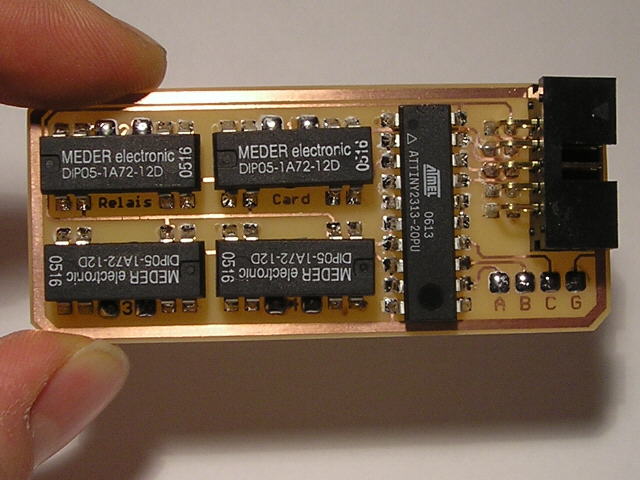

Relaismodul |
Das Platinenlayout gibt's hier, der Schaltplan ist sehr einfach und geht direkt
aus dem Platinenlayout und dem Foto hervor.
