RS232-steuerbares Netzteil


Das RS232-steuerbare Netzteil ist ein Gerät zur Erzeugung einer stabilisierten Gleichspannung zwischen 0 und 10,2 Volt mit einer Auflösung von 0,1 Volt und einer maximalen Stromstärke von 2 Ampere. Es ist wahlweise manuell über vier Drucktaster oder über eine RS232-Schnittstelle mit einem Computer steuerbar. Eine Überstromsicherung schaltet die Spannung bei einer Überschreitung der Höchststromstärke ab. Über sieben LEDs wird direkt am Gerät der momentane Betriebszustand angezeigt, ein hintergrundbeleuchtetes LCD-Display informiert über die eingestellte Sollspannung, die Ist-Spannung und die momentane Stromstärke. Das Gerät wurde für ein Temperaturregelsystem für die Einzelmolekülspektroskopie entwickelt.

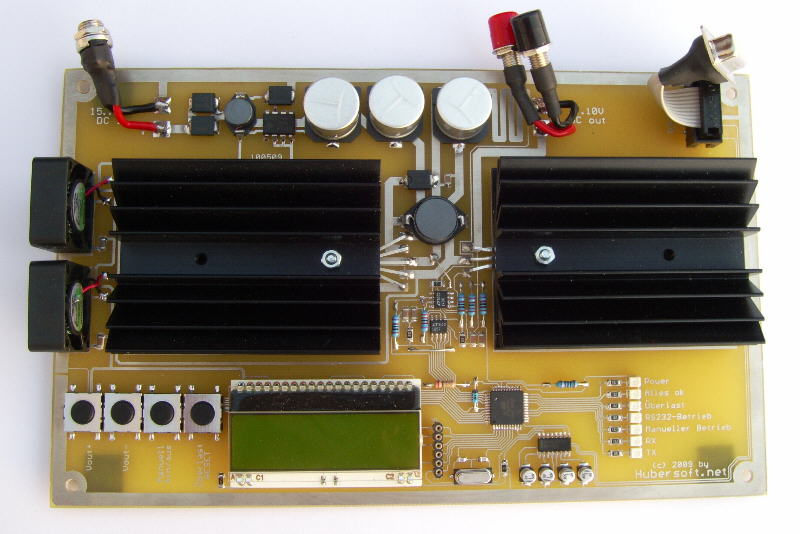

RS232-steuerbares Netzteil


Die Schaltung basiert auf einem ATmega16-Mikrocontroller, welcher über einen 12-Bit DA-Wandler eine Analogspannung erzeugt, die wiederum über einen LT1490 Operationsverstärker mit nachgeschaltetem BD243-Leistungstransistor in Ihrer Ausgangsleistung verstärkt wird. Als Spannungsquelle hierfür dient ein LM2576-Schaltregler, welcher die Eingangsspannung des Geräts von 15-30 Volt zunächst auf 12 Volt stabilisiert. Ein weiterer LM2475-Schaltregler erzeugt die 5V-Logikspannung. Durch die Schaltregler-Technik wird ein von der Eingangsspannung unabhängiger Wirkungsgrad erreicht.

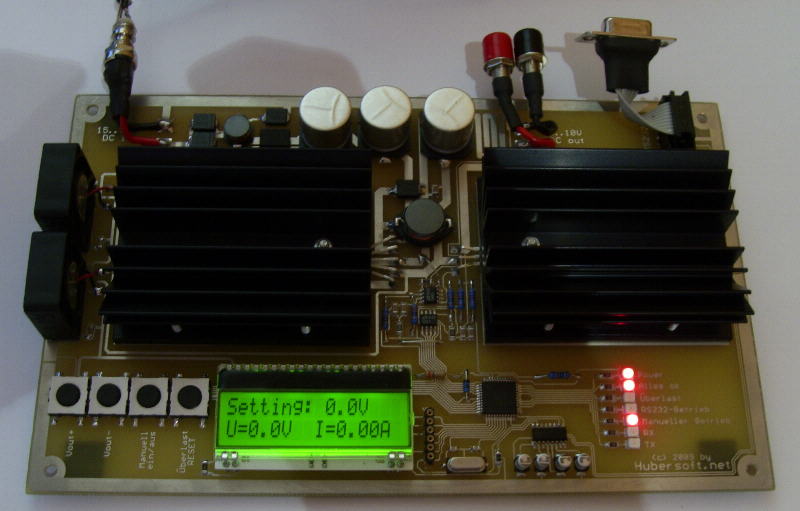

Das Netzteil in Betrieb


Damit das Gerät auch bei warmen Umgebungstemperaturen betrieben werden kann, wurden der 12V-Spannungsregler und der Ausgangstransistor des Operationsverstärkers mit jeweils großzügig dimenstionierten Kühlkörpern versehen und das Platinenlayout so angepasst, dass über den beiden Kühlkörpern mit einem entsprechenden Gehäuse ein "Luftkanal" entsteht, wodurch zwei integrierte Miniaturlüfter eine optimale Kühlwirkung bei kleiner Baugröße erzeugen. Die Anbindung an die serielle Schnittstelle erfolgt über einen RS232-Pegelwandler.
