Spannungs- und Strommessgerät für hohe Ströme
Dieses Messgerät zeigt auf dem oberen Display die Spannung des angeschlossenen Bleiakkus
und auf dem unteren Display die Stromaufnahme des ebenfalls angeschlossenen Verbrauchers an.
Es ist ausgelegt für Stromstärken bis 100 Ampere und zeigt diese mit einer Auflösung
von 0,1 Ampere an. Gebaut wurde dieses Gerät, um den Stromverbrauch eines Wechselrichters
an einem Bleiakku zu messen und gleichzeitig die Batteriespannung überwachen zu können.

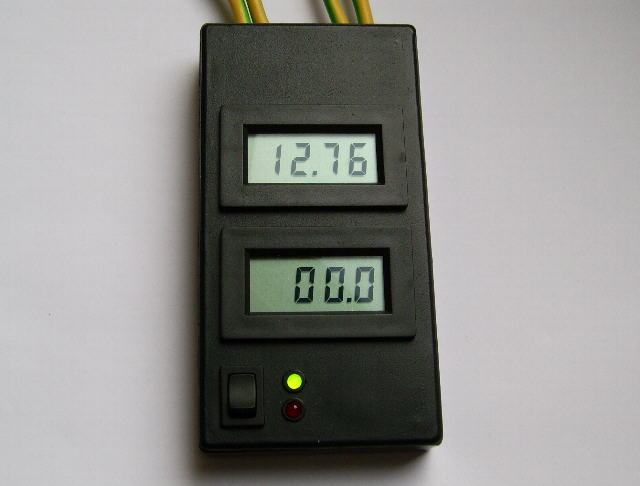

![](1.jpg) Spannungs- und Strommessgerät für hohe Ströme.
|
Die beiden linken Anschlusskabel werden an den Bleiakku angeschlossen, die beiden rechten
an den Verbraucher, das jeweils mittlere Kabel ist die Masseleitung. Als Anschlusskabel
wurden 16-Quadratmillimeter-Erdungsleitungen verwendet, da andere Farben im lokalen Baumarkt zu diesem
Zeitpunkt nicht verfügbar waren. Das Gerät enthält einen geeichten Shunt (Strombrücke), die daran abfallende Spannung wird als Stromstärke angezeigt.
Da die Einbauinstrumente nicht ihre eigene Versorgungsspannung messen können, enthält das Gerät
einen DC-DC-Wandler zur galvanischen Trennung sowie einen nachgeschalteten LM7809 Spannungswandler.
Die Eigenstromaufnahme des Messgeräts beträgt mit Hintergrundbeleuchtung ca. 200 mA.
Ein Schaltplan ist leider nicht verfügbar, da das Gerät "frei Schnauze" gebaut wurde.
