Teichpumpen-Steuergerät

Dieses Gerät dient zur automatischen Regelung unserer Teichpumpe und sorgt dafür, dass Füllstand unseres Gartenteiches immer auf gleichem Niveau bleibt. Entnimmt man z.B. eine Gießkanne Wasser, so pumpt das Gerät die entsprechende Menge aus dem Grundwasserschacht nach.

Teichpumpen-Steuergerät

Im Schacht selber steht ein Fass von ca. 60 Liter, in welchem sich das Grundwasser ansammelt. Es dauert je nach Witterung etwa zwei Stunden, bis das Fass vollgelaufen ist, wenn es vorher leer war. Das kann in Trockenzeiten länger dauern, wenn es geregnet hat, geht es schneller.

In diesem Fass sind zwei Pegelschalter (oben und unten) angebracht, ausserdem hängt eine Tauchpumpe darin, die über einen unterirdischen Schlauch mit dem Gartenteich verbunden ist. Ein weiterer Pegelschalter ist am Teich angebracht, über den der Füllstand des Teiches überprüft werden kann.

Das Teichpumpen-Steuergerät hat nun die Aufgabe, dafür zu sorgen, dass das anfallende Wasser im Schacht optimal genutzt wird, der Teich nicht überläuft, die Pumpe nicht trockenläuft und bei längeren Standzeiten nicht einrostet. Es kann ausserdem die Laufzeiten der Pumpe, Zeit seit letztem Pumpvorgang, Anzahl der Pumpvorgänge und diverse andere Daten anezeigen. Durch Drücken der roten Taste werden diese Daten in Form eines Lauftextes auf dem Display angezeigt.

Eine Bedienungsanleitung des Geräts mit allen Betriebsmodi gibt es hier.

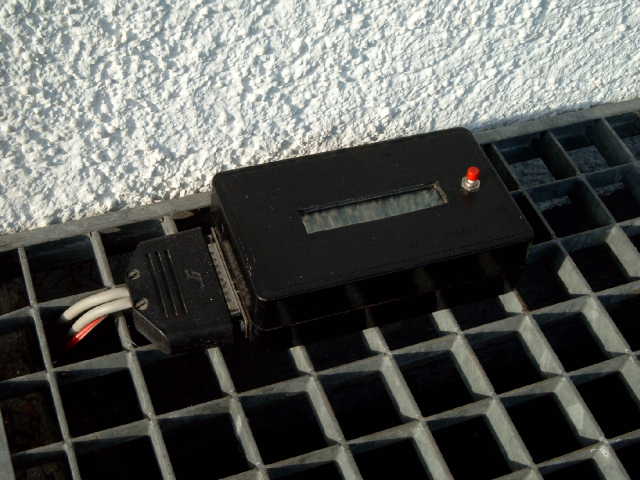

Das Steuergerät im Einsatz

Das Gerät basiert auf dem AT90S8515 Application board. An dieses ist ein einzeiliges, 16-stelliges Display sowie ein Relais (zum Einschalten der Pumpe) angeschlossen. Über einen 25-poligen SUB-D-Anschluss (links im Bild) wird das Gerät an die Pegelsensoren, die Stromversorgung und die Pumpe angeschlossen. Das Gerät ist durch die Verwendung geeigneter Materialien hitzebeständig bis 70°C (in der Sonne wird es schon mal warm!) und spritzwassergeschützt. Auf der Rückseite kann man eine Klappe öffnen, unter der ein Anschluss für das AVRISP 1.1 Programmiergerät vorhanden ist, um neue Software in das Gerät einspielen zu können.

Wen es interessiert: Hier gibt es den Quelltext der Teichpumpen-Software.
