TFT-Reaktionszeitmessgerät

TFT-Monitore benötigen je nach Hersteller und Modell unterschiedliche Zeiten, um von einem Grauwert auf einen anderen zu schalten, was einen wesentlichen Einfluss auf die Bildqualität des Monitors bei Computerspielen und beim Anschauen von Filmen hat.

Mit diesem Gerät können diese Umschaltzeiten von TFT-Monitoren gemessen werden und der Helligkeitsverlauf während des Umschaltvorgangs in einem Diagramm dargestellt werden. Das Gerät besitzt hierzu einen Lichtsensor, welcher auf dem zu testenden TFT-Monitor platziert wird und anschließend auf dem Monitor ein Grauwechsel (z.B. mit einem Computer oder einer DVD) dargestellt wird. Der Grauwechsel wird automatisch über einen einstellbaren Triggerwert erkannt. Insgesamt werden 1000 Messwerte im Abstand von 100 Mikrosekunden mit einer Auflösung von 10 Bit aufgenommen. Da das Gerät intern mit einem Ringpuffer arbeitet, wird auch die (einstellbare) Zeit kurz vor dem Grauwechsel im Diagramm dargestellt. Per Pfeiltasten können nach dem Messvorgang je ein Start- und Stoppmarker im Diagramm horizontal positioniert werden, die gemessene Reaktionszeit zwischen den Markern wird am oberen Rand des Displays dargestellt.

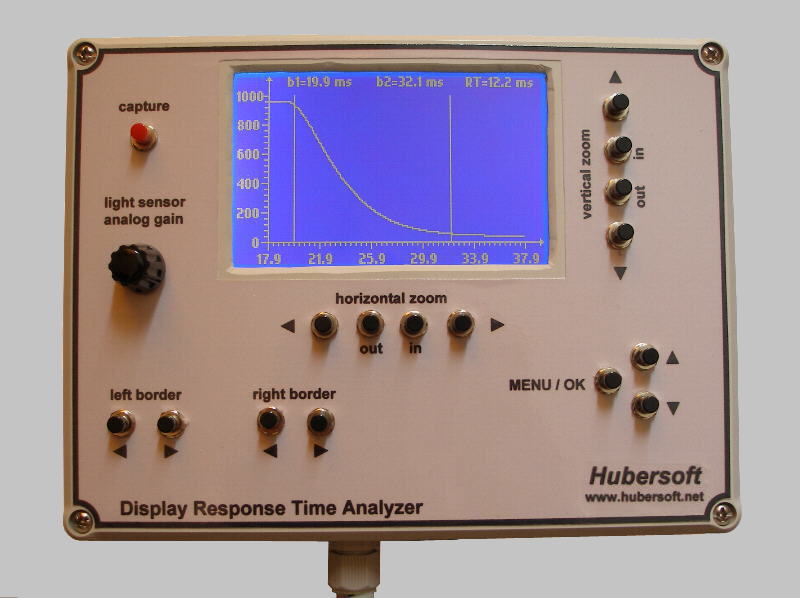

TFT-Bildschirmtester in Betrieb

Die Parameter des Geräts können über ein grafisches Menü eingestellt werden, welches mit den Pfeiltasten und der [OK]-Taste bedient wird. Das Gerät basiert auf einem ATmega128-Mikrocontroller. Die grafische Darstellung erfolgt auf einem hintergrundbeleuchtetem LCD-Display mit 240x128 Bildpunkten. Intern ist ein Steckplatz für SD-Karten für die Speicherung von Messwerten vorhanden, diese Funktion wird jedoch derzeit von der Software noch nicht unterstüzt.

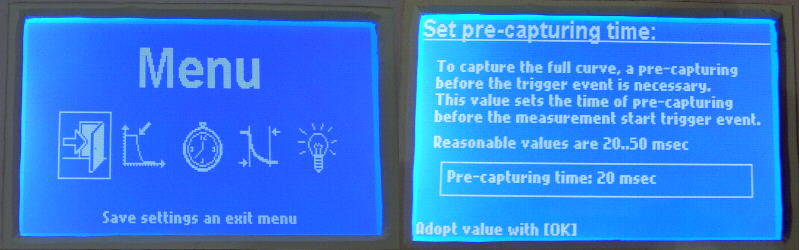

links das Hauptmenü, rechts ein aufgerufener Menüeintrag
