Großes vierstelliges LED-Universaldisplay

Dieses Display besteht aus vier Siebensegmentanzeigen mit 56 mm Ziffernhöhe und kann universell eingesetzt werden, um Zahlen von 0.001 bis 9999 anzuzeigen. Es ist für 12 Volt Gleichspannung ausgelegt, bietet einige frei programmierbare Ein- und Ausgänge sowie einen Ausgang mit 5 Volt Versorgungsspannung für externe Komponenten.

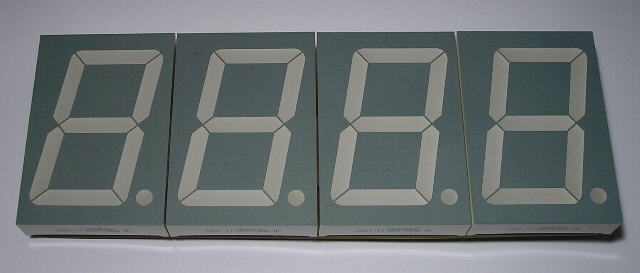

Vierstelliges LED Universaldisplay mit 56 mm Ziffernhöhe

Alle Segmente dieses Displays werden statisch von einem ATmega128-Mikrocontroller angesteuert. Die Durchlassspannung eines Segments beträgt ca. 7,2 Volt, bedingt durch die vier enthaltenen, in Reihe geschalteten roten Leuchtdioden. Da diese Spannung über den 5-Volt-Logikpegeln liegt, bedient sich das Display eines Tricks, um ohne zusätzliche Treiber auszukommen: Ein Spannungsregler erzeugt eine konstante Spannung von 8 Volt, woran die gemeinsamen Anoden der vier Displaybausteine über Vorwiderstand-Arrays angeschlossen sind. Die Ausgänge der Segmente sind hingegen jeweils an einem Port des Mikrocontrollers angeschlossen.

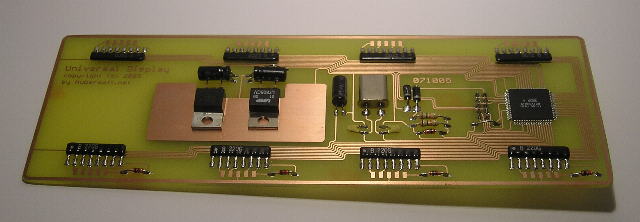

Die bestückte Platine vor dem Auflöten der Displayelemente

Setzt man einen solchen Port auf "high", so reicht die Differenzspannung von 3 Volt nicht mehr aus, um die vier in Reihe geschalteten LEDs eines Segments zum Leuchten zu bringen. Da in den Punkten nur 2 LEDs enthalten sind, wurden hier zusätzlich 3,3-Volt-Zenerdioden in Reihe geschaltet. Die Platine ist fast komplett in SMD-Technik aufgebaut, was heißen will, dass sie mit Ausnahme des 10-poligen Steckverbinders ohne Bohrungen auskommt. Dabei wurden jedoch auch mangels Verfügbarkeit einiger Bauelemente teilweise Typen mit aufgelötet.

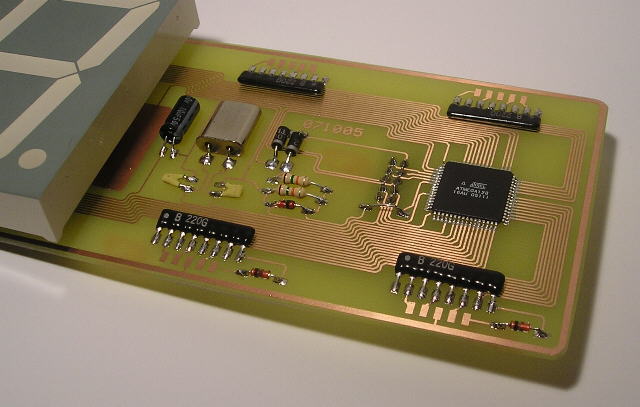

Die Displayelemente werden ebenfalls auf die Oberseite gelötet.

Da die Kontakte der Displayelemente von aussen leicht zugänglich sind, wurden diese ebenfalls von oben auf die Platine mit aufgeötet. Hierdurch wird die Elektronik geschützt und das Display wird insgesamt sehr kompakt, wie auf dem folgenden Bild zu sehen:

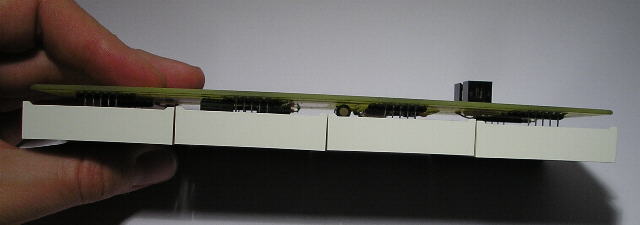

Seitenansicht des Universaldisplays.

Den Schaltplan sowie das Platinenlayout gibt es hier.
