Wechselrichter mit NE555 Timer-IC
Der Wechselrichter macht aus einer Gleichspannung von 8-16 Volt eine rechteckförmige
Wechselspannung, zum Beispiel zur Ansteuerung eines Trafos. Die Spannung wird
dabei nicht nur ein- und ausgeschaltet, sondern umgepolt. Die Frequenz des

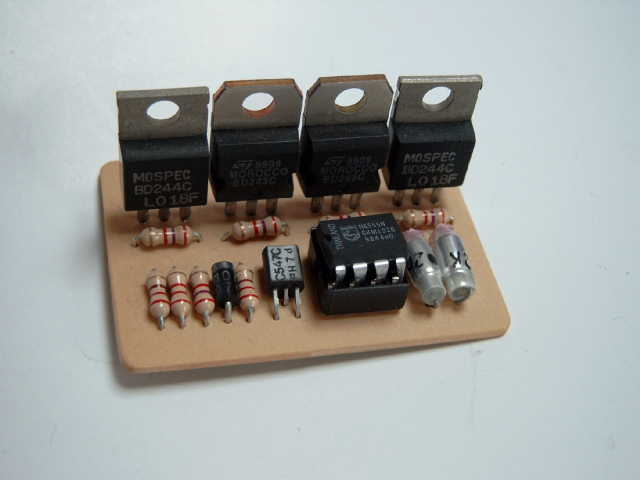

Wechselrichters wird über die Kapazität des verwendeten Kondensators (rechts im Bild)
festgelegt.
Wechselrichter |
Die Schaltung basiert auf einer H-Brücke, der ein Timer NE555 vorgeschaltet ist.
Die Strombelastbarkeit beträgt bei Verwendung eines geeigneten Kühlkörpers
maximal 10A.
