Minitastatur
Diese Matrix-Tastatur ist ähnlich wie die eines Nokia-Handys aufgebaut und ist über
eine achtadrige Leitung an eine Microcontrollerschaltung anschließbar. Die Tastatur
ist als 4x4-Matrix aufgebaut und wird zeilenweise von der Software abgefragt.

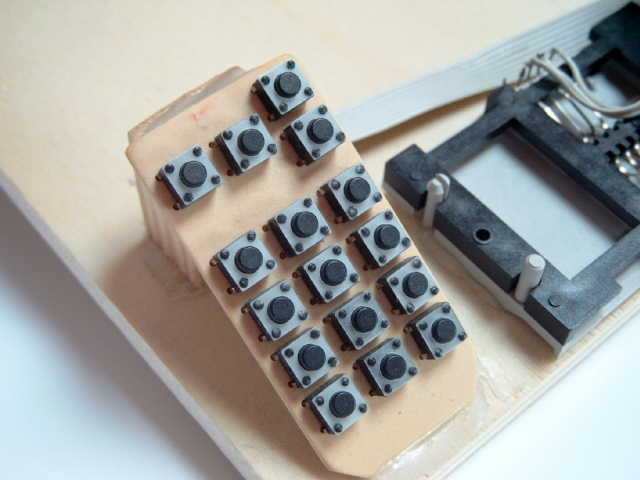

Minitastatur |
Eingesetzt wurde diese Tastatur bisher jedoch nur auf dem
ATmega-Testboard.
Da die verwendeten Taster eine eingebaute Überbrückung zwischen zwei ihrer
Beinchen haben, hat eine einseitige Platine für diese Schaltung ausgereicht.
Das Platinenlayout und den Bestückungsplan gibt es
hier.
