Diese Punktleiste ist eine Erweiterung für das
Hubersoft 13-Segment-Großdisplaymodul. Die Punktleiste ist
komplett passiv aufgebaut, sie enthält 32 LEDs, die zu zwei Segmenten zu je 16 LEDs samt Vorwiderständen
zusammengeschaltet sind. Mithilfe dieser Punktleiste können z.B. Uhren aufgebaut werden.

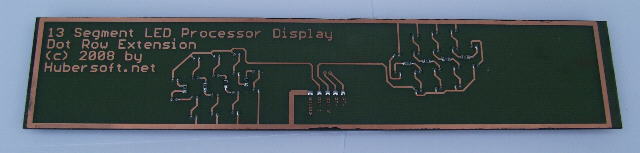

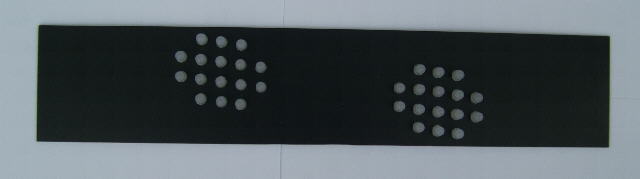

Punktleiste für Hubersoft 13-Segment-Großdisplaymodul von vorne
In der Mitte ist ein Anschluss für einen optionalen Helligkeitssensor vorgesehen, der jedoch nicht bestückt
werden muss. Der Anschluss an das Hauptmodul erfolgt über Litzen, die an den entsprechenden Lötpads festgelötet werden.
Eingesetzt wurde die hier vorgestellte Punktleiste z.B. in der
Hubersoft Großuhr,
die im Chemiegebäude der Uni Konstanz installiert ist.
