Der Scroller

Der "Scroller" besitzt einen Microcontroller, welcher die 8 LEDs auf der Platine zeitlich so ein- und ausschaltet, dass beim Schütteln eine Laufschrift in der Luft schwebt. Dabei erkennt der Scroller die Schüttelgeschwindigkeit und korrigiert Unregelmäßigkeiten beim Schütteln, wodurch er sich seinem Benutzer optimal anpasst. Der vorbeiscrollende Text kann dabei bis zu 128 Zeichen lang sein, auch kleine Grafiken können darin enthalten sein.

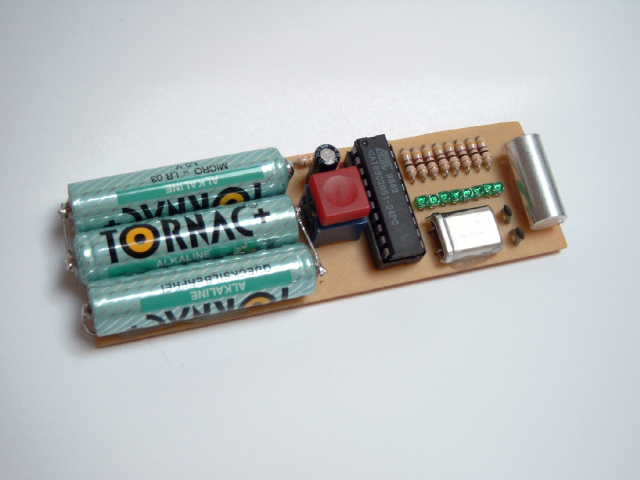

Scroller

Bei diesem Gerät wurde der AT89C2051 Microcontroller verwendet, der mit diesem Programmiergerät programmierbar ist. Mithilfe des Quecksilberschalters (ganz oben im Bild) wird die Position des Scrollers ermittelt und daraus die Schüttelfrequenz berechnet.

So hält man den Scroller in der Hand

Zum Erzeugen der Leuchtschrift nimmt man den Scroller wie abgebildet in die Hand, drückt den Knopf und schüttelt ihn gleichmäßig hin und her. Natürlich wirkt der Effekt am Besten im Dunkeln, aber dank der starken LEDs ist das Gerät auch tagsüber einsetzbar. Die drei Batterien sind mit Heisskleber auf die Platine geklebt, dieser kann jedoch mit einem Haarfön gelöst werden, um die Batterien im Bedarfsfall auszutauschen.

Beim Schütteln "schwebt" die Schrift im Raum

Dieses Bild zeigt den Scroller in Betrieb, wie er gerade unser Abi-Motto anzeigt.

Hier gibts noch die Bedienungsanleitung, das Platinenlayout, und das Programm zum Scroller.
