Sprechender Weihnachtsbaum


Alle Jahre wieder: Nachdem der Chemiker-Weihnachtsbaum bereits im vorherigen Jahr mit einem akkugepufferten Soundmodul ausgestatt war, wurde dieses Jahr ein Weihnachtsbaummodul mit verbesserten Eigenschaften und neuen Features gebaut: Der Baum kann nun sprechen, wenn man ihn anfasst, ihn aussteckt, einsteckt, oder er länger ausgesteckt ist. Lässt man ihn jedoch in Ruhe, so spielt er friedlich Weihnachtsmusik. Zudem wurde der Baum mit mehr Lichterketten ausgestattet und lässt diese nun im Takt der Musik blinken. Ein größerer Akku mit verbessertem Ladesystem überbrückt nun 100 Stunden Stromausfall und lädt sich in nur 5 Stunden wieder auf. Eine Demonstration des aufgestellten Weihnachtsbaums kann hier bei Youtube angesehen werden.

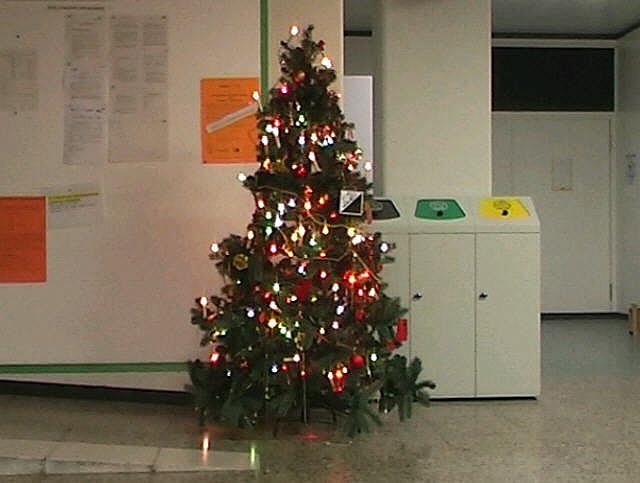

Der sprechende Weihnachtsbaum


Der Baum unterstützt nun ca. 130 Sprüche, die freundlicherweise von Thomas Kohn gesprochen wurden. Der Baum erstellt sich nun mit einem geeigneten Algorithmus für jede Kategorie eine Playliste, in der alle Sprüche nur einmal vorkommen, jedoch in zufälliger Reihenfolge. Ist die Playliste einer Kategorie abgearbeitet, wird eine neue erstellt. Es sei angemerkt, dass Robin, der in den Sprüchen gelegentlich genannt wird, ein technischer Angstellter der Uni ist, der bedauernswerterweise in der Analysenausgabe neben dem Baum arbeiten muss und so den ganzen Tag in den Genuss von Weihnachtsmusik und Sprüchen kommt. Hier nun die Sprüche, die der Baum abspielen kann:

Kategorie 1: Sprüche, die beim Ausstecken des Baums abgespielt werden:

Alle Aussteck-Sprüche als MP3



Kategorie 2: Sprüche, die beim Einstecken des Baums abgespielt werden:

Alle Einsteck-Sprüche als MP3



Kategorie 3: Einsteck-Aufforderungs-Sprüche, abgespielt werden, wenn der Baum ausgesteckt ist:

(Der Baum spielt diese Sprüche ab, wenn er ausgesteckt ist und ihn jemand anfasst, und unaufgefordert jede Minute)

Alle Einsteck-Aufforderungssprüche als MP3

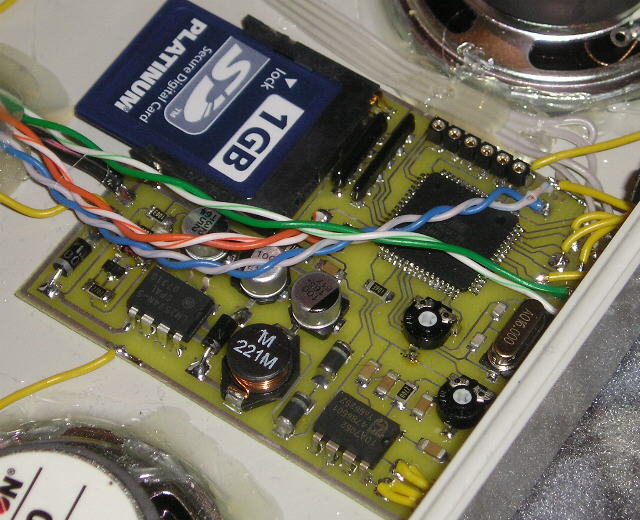

Platine des neuen Weihnachtsbaummoduls


Kategorie 4: Sprüche, die beim Berühren des Baums abgespielt werden:

Alle Baum-Berührungssprüche als MP3



Kategorie 5: Gedichte

Hier sollten eigentlich mehrere Gedichte rein, es ist aber nur eines geworden, nämlich "Von drauß vom Walde komm ich her". Man bekommt dieses Gedicht nur mit einem Spezial-Code zu hören, welcher wie folgt geht:

Wenn alles richtig gemacht wurde, spielt der Baum nun ein Gedicht ab.

Gedicht als MP3

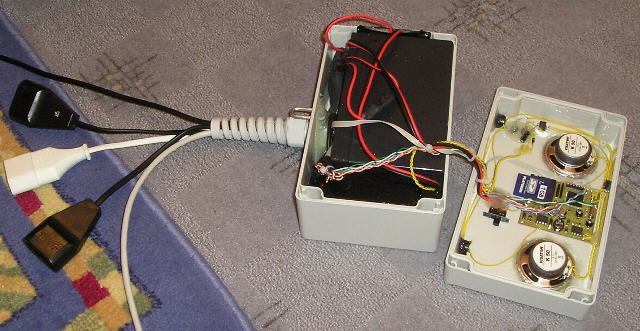

geöffnetes Soundmodul mit 3 Steckdosen für die Lichterketten


Die Technik zum Abspielen der Musik und Sprüche ähnelt stark der vom Sprachmodul für Aufzüge. Das Analogsignal wird über Pulsweitenmodulation ausgegeben, mit einem Tiefpassfilter Reste vom Trägersignal entfernt, dann mit einem integrierten Verstärker TDA7052 verstärkt und über zwei Lautsprecher ausgegeben. Für die Spannungsversorgung kommt ein LM2574-Schaltregler zum Einsatz, der mit hohen Wirkungsgrad für eine optimale Akkunutzung sorgt. Ein Tiefentladeschutz für den Akku verhindert, dass die Akkuspannung unter 11 Volt sinkt. Die Steuerung der Lichterketten erfolgt über drei Triac-Optokoppler MOC3041, die jeweils einen nachgeschalteten Triac T206 zünden.



Piezo-Bewegungssensor


Die Erkennung einer Berührung erfolgt über einen Piezo-Sensor. Hierbei wurde ein Piezo-Schallwandler verwendet, wie er musikspielenden in Glückwunschkarten zum Einsatz kommt. Dieser ist auf der einen Seite am Gehäuse befestigt, auf der anderen Seite sind vier Cent-Stücke als Gewicht festgelötet. Berührt nun jemand den Baum, wackeln diese Centstücke und der Sensor erzeugt eine Spannung. Liegt diese über 10 Millivolt, so wird eine Baumberührung erkannt, mit einer LED angezeigt und vom Mikrocontroller verarbeitet.
