AT90S2313 Microcontroller Application Board

Mit diesem Application Board lassen sich schnell und preisgünstig Microcontroller-Projekte realisieren. Es ist kompakt aufgebaut und verfügt über alle Komponenten, die zum Betrieb des Microcontrollers notwendig sind. Dazu gehören der Quarz mit seinen zwei Keramik-Caps, ein 5 Volt Festspannungsregler, zwei Pufferelkos und eine Diode als Verpolungsschutz.

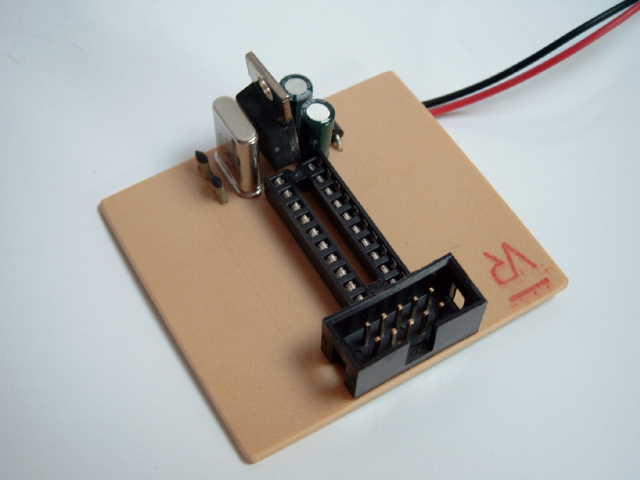

AT90S2313 Application Board

Das Board kann mit 7-15 Volt Gleichspannung betrieben werden und wird mit dem AVRISP 1.1 In-System-Programmiergerät programmiert, das an den 10-poligen Wannenstecker angeschlossen wird.

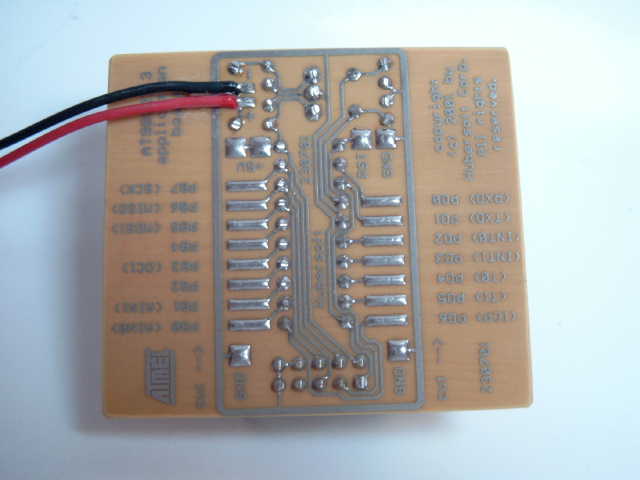

Rückseite der Platine

Dieses Bild zeigt die Rückseite des Application boards. Für die beiden Ports des Microcontrollers sind Lötpads vorgesehen, an die die gewünschten Komponenten angeschlossen werden können. Zur Stromversorgung stehen zusätzlich drei Massepads sowie zwei 5-Volt-Pads zur Verfügung, um externe Komponenten (z.B. ein Display) mit Spannung zu versorgen.

Die Platine ist mit einer Masseleitung umrandet, ausserhalb sind Beschriftungen der Lötpads angebracht, die das Anschließen der Komponenten erleichtern. Werden diese nicht benötigt, können sie auch abgesägt werden, wodurch die Platine ihre kompakte Größe erhält.

Dieses Application Board wurde unter anderem im Hochspannungsgerät und in der Diesel-Ente eingesetzt.
