Festspannungsregler-Modul
Dieses Festspannungsregler-Modul ist eine kleine Platine mit einem
5-Volt-Festspannungsregler und zwei Puffer-Kondensatoren. Als Verpolungsschutz
dient eine Diode. Das Modul regelt eine
Gleichspannung zwischen 7 und 15 Volt auf stabilisierte 5,0 Volt herunter
und ist bis 1 Ampere belastbar.
Festspannungsregler |

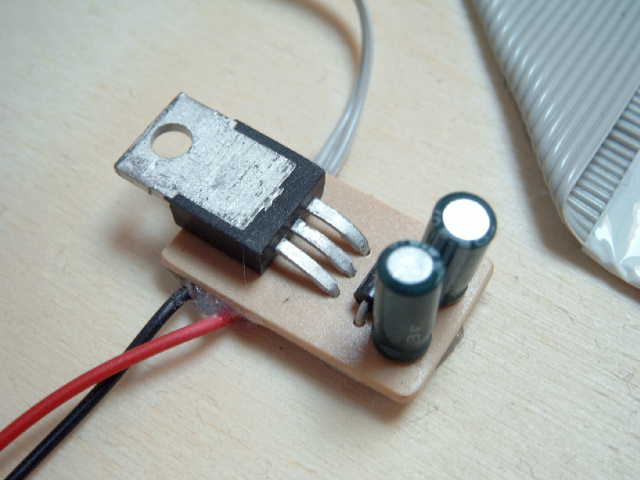

Die Platine ist so ausgelegt, dass an den
Spannungsregler ein Kühlkörper angeschraubt werden kann.
Eingesetzt wurde diese Platine zum Beispiel im
Teichpumpen-Steuergerät
und dem ATmega-Testboard.

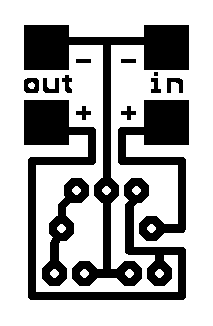

Platinenlayout |
Dieses Bild zeigt das Platinenlayout der Schaltung.
